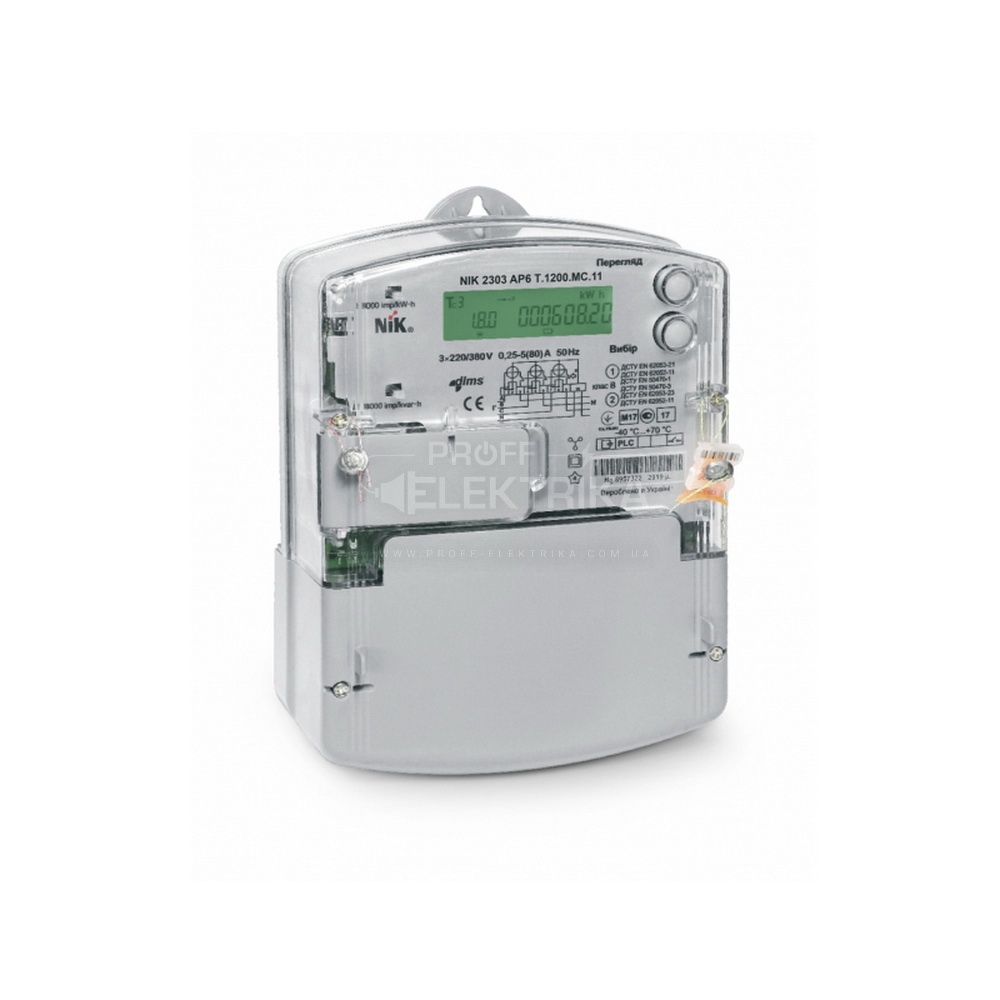

Лічильник трифазний прямого включення багатотарифний 2303 АТТ.1000.М.11 NIK

Властивості 2303 NIK:
1. Вимірювання активної та реактивної електричної енергії проводиться шляхом аналого-цифрового перетворення електричних сигналів, що надходять від первинних перетворювачів сили струму та напруги на вхід вбудованого аналого-цифрового перетворювача мікроконтролера, який перетворює сигнали у послідовність цифрових відліків. Програма мікроконтролера розраховує ефективні значення сили струму, напруги, потужності, коефіцієнта потужності по кожній фазі, та значення активної та реактивної енергії сумарно та за кожним тарифом.
2. На лицьовій панелі лічильників розташовані дві оптичні кнопки ”Вибір” та ”Перегляд”, призначені для перемикання вимірюваних та обчислених величин, що відображаються на РКІ. Спрацьовування кнопки відбувається при дотику пальця руки до пластику над кнопкою і супроводжується подачею звукового сигналу від внутрішнього динаміка лічильників.
3. Мікроконтролер лічильника управляє РКІ, електричними та оптичним інтерфейсами, радіоканалом, імпульсними виходами, а також обробляє інформацію, що надходить від оптичних кнопок, датчиків розтину кожуха та клемної кришки лічильників.
4. Для зберігання даних у лічильниках використовується енергонезалежна пам'ять. У пам'яті зберігаються виміряні значення електроенергії та параметри лічильника. Виміряні значення енергії та параметри лічильників, за відсутності напруги на затискачі напруги лічильників, можуть зберігатися не менше 20 років.
5. Програмований тарифний модуль лічильників розподіляє дані виміряної лічильниками енергії у регістри активної та реактивної енергії, що відповідають чотирьом можливим тарифам. Також функцією даного модуля є запис регістрів енергії у довготривалу пам'ять, у момент зміни доби та місяців. При параметризації в лічильники вводяться тарифні сезони, відповідні їм профілі тижня та профілі дня, в яких задано час перемикання тарифів.
6. Для функціонування лічильників використовується внутрішній імпульсний джерело живлення, що перетворює змінну вхідну напругу в постійну, необхідну для живлення всіх її вузлів та модулів. За відсутності зовнішньої напруги живлення на клемах лічильників, передбачений роз'єм для підключення резервного джерела живлення постійного струму силою не менше 200 мА і напругою від 9 В до 15 В. При підключеному резервному джерелі живлення, лічильники функціонують в режимі індикації, і забезпечують обмін інформацією з зовнішніми пристроями обробки даних за всіма інтерфейсами.
