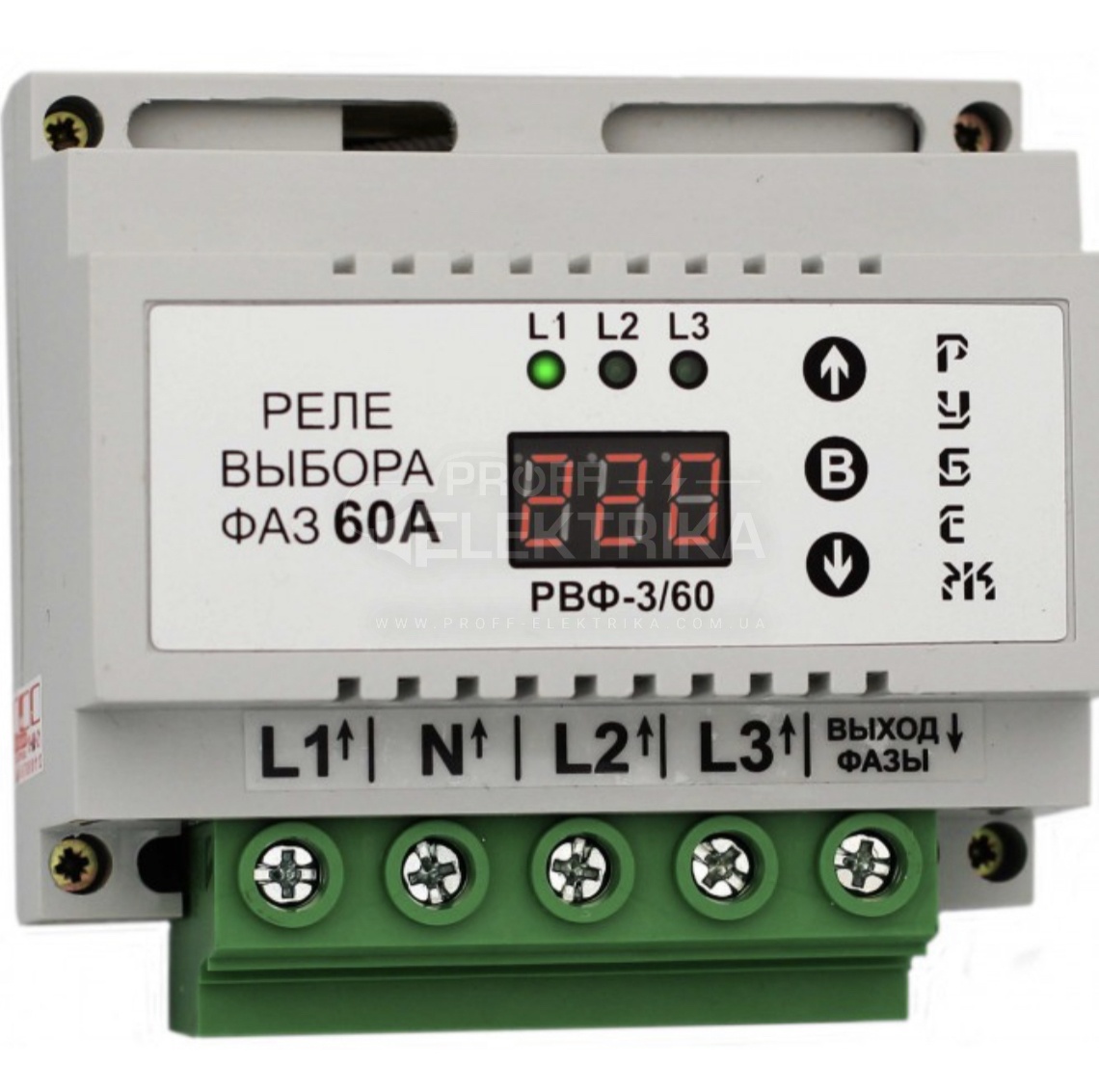

Трифазне реле вибору фаз цифрове РВФ 3/60 РУБІЖ

Реле вибору фаз РВФ-3/60, надалі, прилад, призначений для живлення промислового або побутового однофазного навантаження 220 В/50 Гц від трифазної чотирипровідної мережі 3×380+N, з метою захисту однофазних споживачів від недопустимих коливань напруги.

Залежно від наявності та якості напруги на фазах L1, L2 та L3, прилад автоматично робить вибір тієї фази, на якій напруга знаходиться в заданих рамках верхнього та нижнього порогів спрацьовування. Якщо одна з фаз обрана як пріоритетна (наприклад, L1), то прилад при нормальних параметрах напруги на всіх фазах підключить навантаження від пріоритетної фази (L1). Якщо пріоритетної фазі значення напруги виходить межі порогів спрацьовування, то прилад перемикає навантаження наступну фазу (L2 чи L3). Якщо напруга на всіх фазах не відповідає виставленим порогам спрацьовування, навантаження відключається, при цьому на екрані відображається символ А і світяться індикатори L1, L2, L3.

Прилад має регульовані параметри по верхній і нижній межі напруги, гістерезі, регульований час повернення на пріоритетну фазу, регульовану затримку повторного включення, регульований час паузи при перемиканні з однієї фази на іншу, і можливість вибору пріоритетної фази.

Технічні характеристики

• Робоча напруга – 100...300 В
• Максимальна напруга – 500 В
• Робочий струм навантаження на реле – 60 А (макс. 80 А)
• Час відключення по верхній межі – 40 мс
• Час відключення за нижньою межею – 1 сек., 120 ≤ 40 мс
• Нижня межа спрацьовування - 140... 210 В
• Верхня межа спрацьовування - 230... 280 В
• Час повернення пріоритетну фазу – 0…600 сек.
• Час затримки повторного включення – 5…600 с.
• Час паузи при перемиканні з однієї фази до іншої – 0...600 сек.
• Вибір пріоритетної фази – L1, L2, L3
• Гістерезис * – 1 – 10 В
• Максимальна похибка у вимірі напруги – 1%
• Потужність – 1,5 Вт
• Робоча температура - -30 ... +40 ° C
• Захист від залипання контактів – є
• Прилад працездатний за наявності хоча б однієї фази на вході
