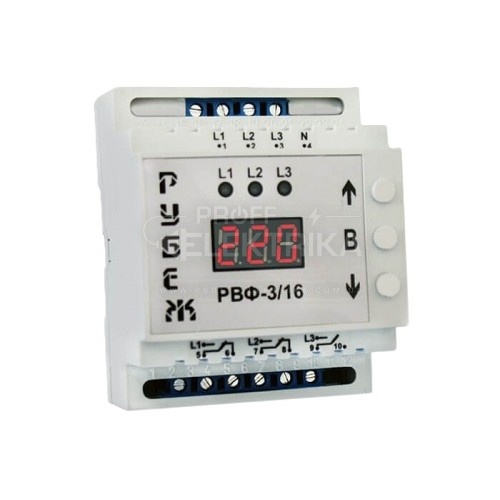

Реле вибору фаз Rubezh РВФ-3/16 трифазне 16А на DIN-рейку

Реле вибору фаз РВФ-3/16 надалі прилад, призначений для живлення промислового або побутового однофазного навантаження 220В/50Гц від чотирипровідної трифазної мережі 3×380+N, з метою забезпечення безперебійного живлення однофазних споживачів та захисту від недопустимих коливань напруги.

Залежно від наявності та якості напруги на фазах L1, L2 та L3, прилад автоматично робить вибір найбільш сприятливої ​​фази.

Якщо одна з фаз обрана як пріоритетна, то прилад за нормальних параметрів напруги на всіх фазах підключить навантаження від пріоритетної фази. Якщо пріоритетної фазі значення напруги виходить межі порогів спрацьовування, то прилад перемикає навантаження іншу фазу. Якщо напруга на резервних фазах відповідає виставленим порогам спрацьовування, навантаження відключається.

Прилад має регульовані параметри по верхній і нижній межі напруги, гістерезі, час повернення на пріоритетну фазу, регульовану затримку повторного включення, і можливість вибору пріоритетної фази.

Технічні характеристики

• Займає чотири модулі
• Робоча напруга - 40... 300 В
• Максимальна напруга – 400 В
• Максимальний струм навантаження на реле – 3×16 А (250 В)
• Час відключення по верхній межі – 40 мс
• Час відключення за нижньою межею – 10 сек, 120 В ≤ 40 мс
• Нижня межа спрацьовування – 155...210 В
• Верхня межа спрацьовування - 230... 280 В
• Час повернення пріоритетну фазу – 1…600 сек.
• Час затримки повторного включення – 5…600 с.
• Вибір пріоритетної фази – L1, L2, L3
• Гістерезис - 1... 10 В
• Точність вимірювання напруги – 1%
• Потужність – 2 Вт
• Робоча температура - 0...+50°С
• Прилад працездатний за наявності хоча б однієї фази на вході
