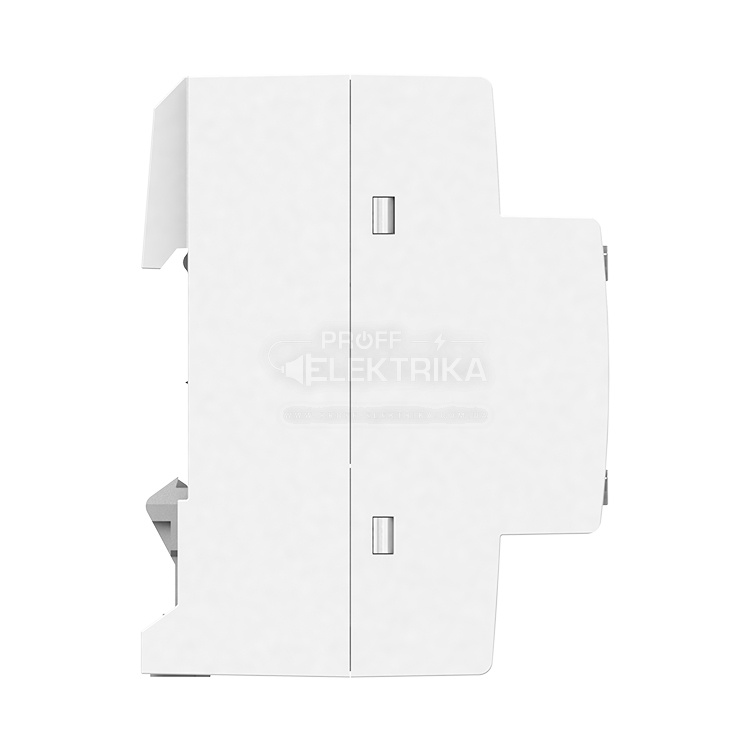

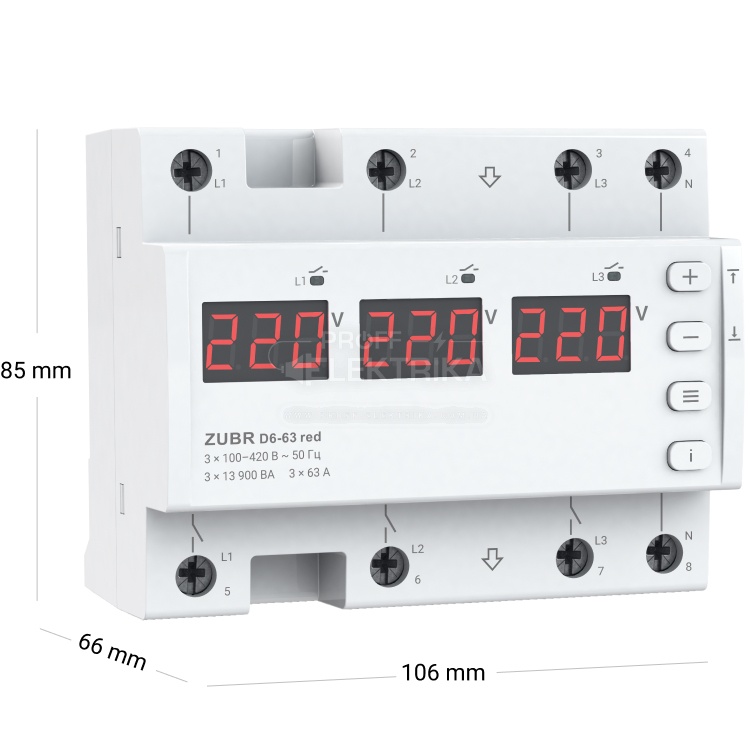

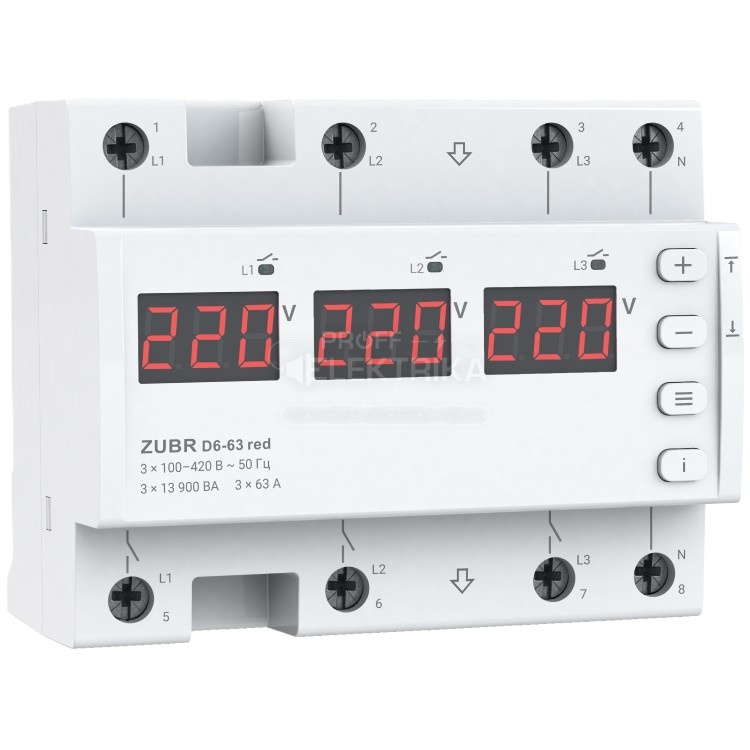

Реле напруги ZUBR D6-63 red

Два режими роботи
Реле напруги ZUBR D6 red призначене для захисту побутового та промислового електроустаткування (в т.ч. трифазних електродвигунів) та може працювати в режимах: однофазного або трифазного навантаження.

У режимі однофазного навантаження реле захищає від критичних стрибків напруги в мережі та у разі аварії на одній із фаз, буде вимкнуто лише аварійну фазу. У такому режимі ZUBR D6 red можна використовувати замість трьох однофазних реле!

У режимі трифазного навантаження реле захищає від критичних стрибків напруги в мережі, асиметрії, обриву фаз (функцію можна вимкнути), контролює порядок чергування фаз (функцію можна вимкнути) і у разі аварії на одній із фаз будуть вимкнені всі фази. У такому режимі ZUBR D6 red можна використовувати замість трифазного реле із контактором!

Під час роботи реле вимірює та відображає діюче значення напруги на кожній із фаз. Усі налаштування та значення аварійних вимкнень зберігаються в незалежній пам'яті.

Безпека та комфорт у користуванні

• Реле напруги ZUBR D6 red оснащено захистом від перегріву. Вона активується, якщо температура всередині корпусу перевищуватиме 70 °С.
• Ви можете переглянути температуру всередині корпусу в будь-який момент, для моніторингу стану реле.
• Ви можете заблокувати кнопки керування реле, щоб ніхто не випадково не змінив параметри його роботи.
• Ви можете вимкнути екрани реле в режимі очікування, щоб комфортно використовувати реле у житловому приміщенні. У разі аварії на якійсь із фаз, екран блиматиме.

Журнал аварійних спрацьовувань
Журнал може зберігати в енергонезалежній пам'яті 99 останніх аварійних спрацьовувань (наприклад, напруга при відключенні реле або спрацювання термозахисту). Щоб оцінити стан та якість електромережі, ви можете скинути журнал вручну. Так можна проаналізувати характер та частоту аварій за певний проміжок часу. Журнал також скидається при зміні режиму роботи реле (однофазного та трифазного навантаження).

Технічні характеристики

• Час відключення навантаження при зниженні напруги - Не більше 0,1-10,0 с (> 120 В), не більше 0,04 с (
• Час відключення навантаження при перевищенні напруги - Понад 264 В - 0,04 с, 220-264 В - 0,5 с
• Час затримки включення навантаження – 3-999 с
• Перекіс (асиметрія) фаз - 10-80 В
• Час відключення при перекос фаз - 0-30 с
• Напруга живлення - 3 х 100-420 В ~ 50 Гц
• Кількість комутацій під навантаженням, щонайменше: 10 000 циклів
• Кількість комутацій без навантаження, щонайменше: 500 000 циклів
