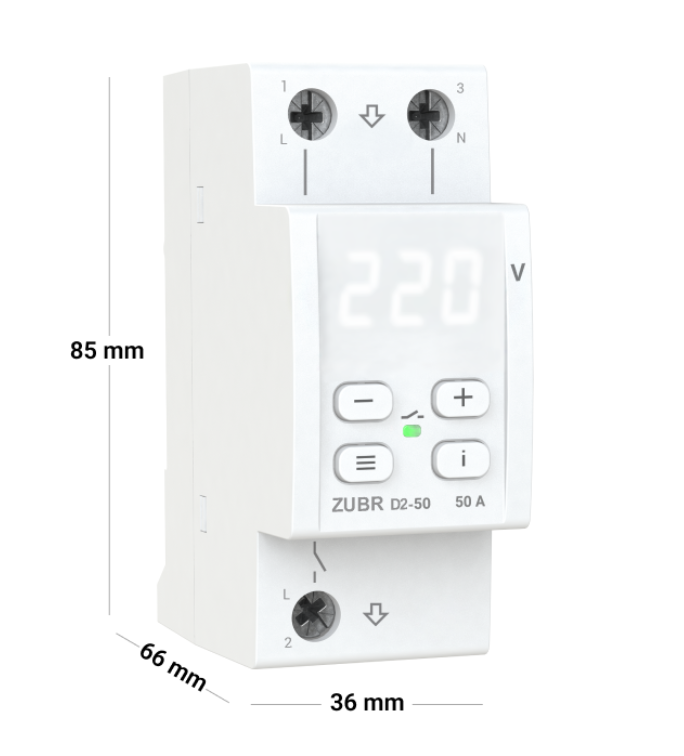

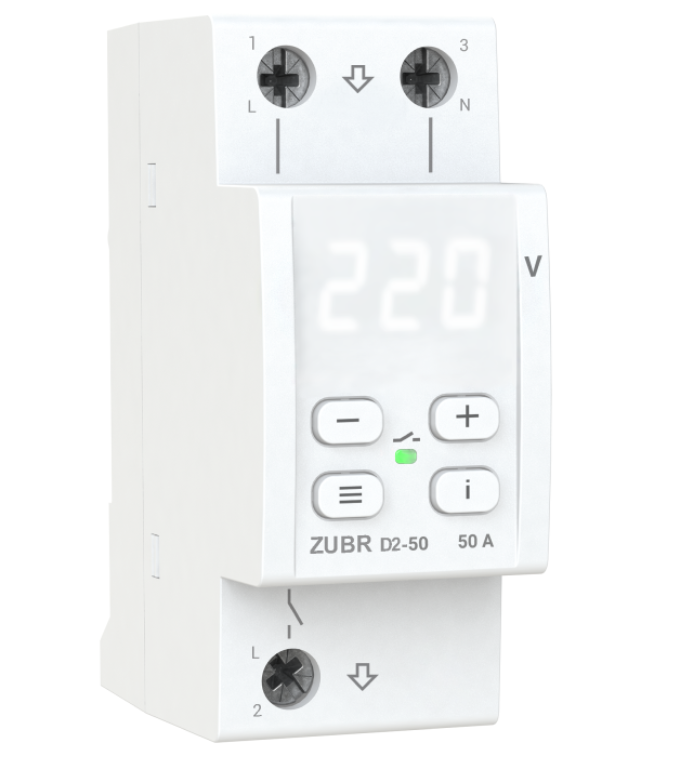

Реле напруги ZUBR D2 50А

Компактне реле напруги з максимумом функцій
Реле напруги ZUBR D2 захищає від критичних стрибків високої та низької напруги, а також від обриву нуля. При настанні аварійної ситуації реле напруги відключає навантаження, а за нормалізації включає назад. Широкий функціонал реле напруги дозволяє оптимізувати кількість спрацьовувань завдяки індивідуальним налаштуванням під вашу мережу.

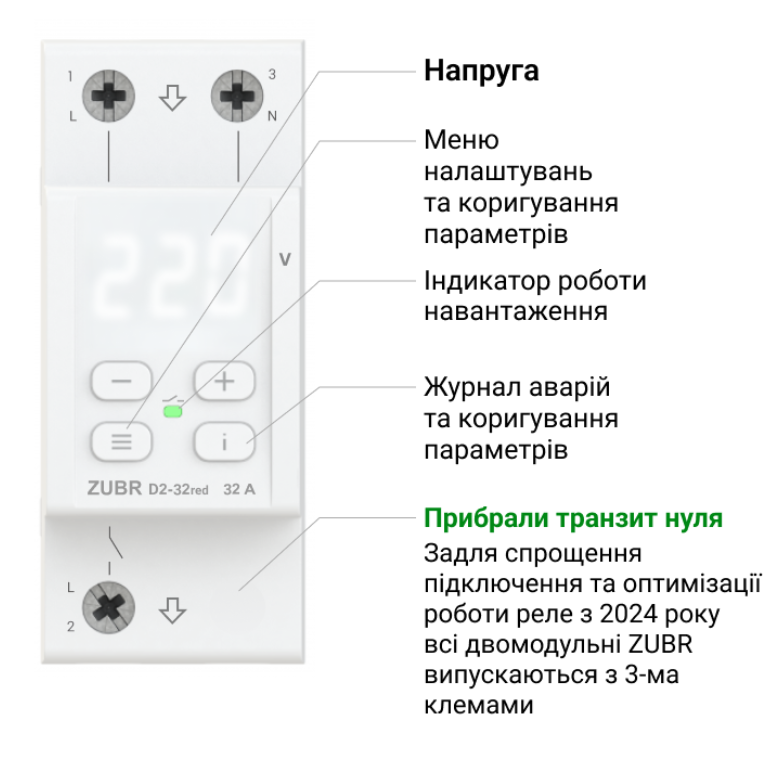

Оскільки сучасний щит уже включає нульову шину, наявність транзиту нуля в пристрої перестало бути актуальним. З 2024 року всі двомодульні реле напруги підключатимуться за допомогою трьох клем.

Висока точність вимірювання напруги завдяки алгоритму TrueRMS
TrueRMS знижує вплив мережевих перешкод на точність вимірювання напруги, коли форма напруги відрізняється від синусоїди. Завдяки цьому алгоритму реле вимкне навантаження до того, як стрибок напруги негативно вплине на підключені прилади.

Журнал аварійних спрацьовувань на 100 значень
Журнал здатний зберігати в незалежній пам'яті 100 останніх аварійних спрацьовувань (наприклад, напруга при відключенні реле або спрацювання захисту від перегріву).

Затримка увімкнення

• ZUBR D2 дозволяє налаштувати час затримки на увімкнення навантаження після аварії. За замовчуванням від заводу реле стоїть мінімальна затримка на включення навантаження 3 сек. Залежно від типу підключеного обладнання ви можете встановити її в діапазоні від 3 до 999 сек. Для чутливого до частих відключень напруги обладнання, наприклад холодильників і кондиціонерів рекомендується встановлювати затримку включення 2-3 хв.
• Згідно з заводськими налаштуваннями, затримка відраховується з моменту стабілізації напруги. Також у налаштуваннях можна вибрати ще один тип затримки, коли відлік починається з моменту відключення реле.
• Для швидкого відновлення напруги у всьому будинку після аварійного спрацьовування встановіть ZUBR R116y для холодильної техніки, яка вимагає тривалості затримки на включення.

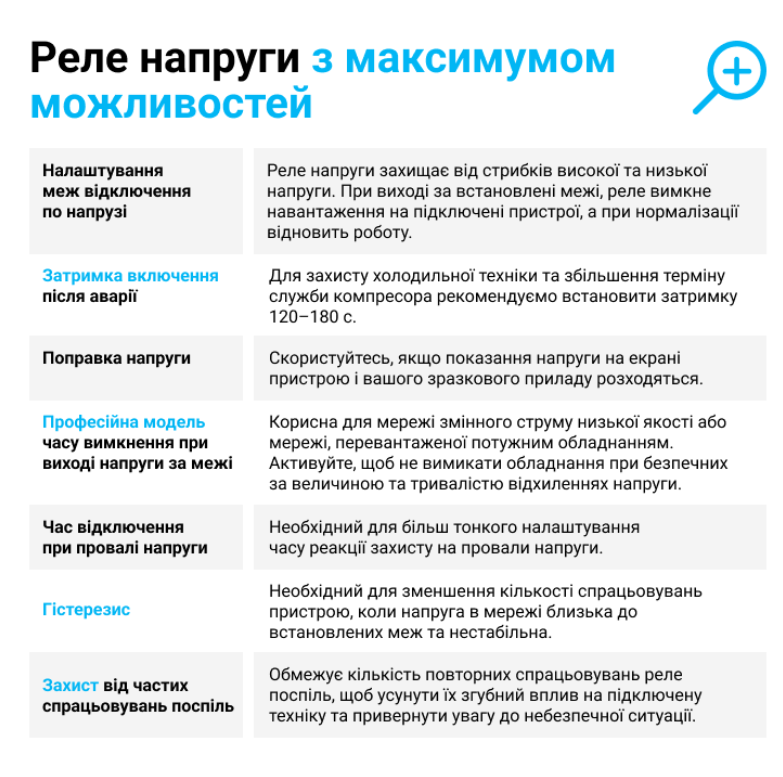

Поглиблені налаштування для продовження терміну служби вашої техніки:
Перш ніж застосовувати поглиблені налаштування, настійно рекомендуємо переконатися, що верхня або нижня межі напруги виставлені відповідно до якості саме вашої мережі та обладнання, що захищається, терпимо до них.

• 1. Гістерезис - абревіатура на екрані HУS

Гістерезис призначений для оптимізації кількості спрацьовувань, коли напруга в мережі близька до встановлених меж і нестабільна. Якщо можливості розширити межі діапазону напруги вже немає, додайте гістерезис в діапазоні від 0 до 5 В. Перш ніж подати навантаження на підключене обладнання, переконайтеся, що напруга відсунулася від меж на величину гістерези і лише після цього подайте навантаження на нього.

• 2. Захист від частих спрацьовувань поспіль – абревіатура на екрані rEP

Щоб виключити згубний вплив частих короткочасних спрацьовувань на техніку, що захищається, задійте функцію «Максимальна кількість спрацьовувань поспіль». Вона необхідна для захисту чутливого до частих спрацьовування обладнання, наприклад холодильника або кондиціонера.
При спрацьовуванні захисту встановлену кількість разів поспіль, наприклад 5, реле відключить техніку, що захищається, і заблокується, при цьому на екрані з'явиться повідомлення «rEP». Блокування дозволяє привернути увагу користувача до проблеми мережі або необхідності внести зміни в налаштування реле.
Розблокуйте реле натисканням будь-якої кнопки та перевірте причину спрацювання у Журналі аварій. У разі потреби змініть налаштування захисту, якщо це не суперечить можливостям підключеного навантаження.

Якщо користувач з будь-якої причини не звернув увагу на блокування пристрою, то після закінчення години реле самостійно розблокується, щоб забезпечити тимчасову роботу обладнання, що захищається. Зверніть увагу, що в такій ситуації важливо усунути причину спрацьовування реле.

• 3. Час відключення під час провалу напруги

Потрібна тим, чия мережа перевантажена потужним обладнанням або її якість недостатня і це призводить до частих просідання напруги і, як наслідок, частим спрацьовуванням реле. У такій ситуації безпосередньо вплинути на обставини неможливо, але можна зменшити кількість відключень реле, підібравши час, який вичікуватиме реле перед відключенням навантаження.

Для правильного налаштування часу відключення необхідно керуватися даними до обладнання, що захищається.

Налаштований таким чином час діятиме лише при зниженні напруги від 154 до 176 (коли професійна модель включена) або від 120 до 210 (коли професійна модель вимкнена).

Технічні характеристики

• Час відключення навантаження при зниженні напруги 0,1-10,0 с (>120 В), трохи більше 0,04 с (<120В)
• Час відключення навантаження при перевищенні напруги Не більше 0,04 сек.
• Номінальний струм навантаження 50 А (макс. 60 А протягом 10 хв.)
• Час затримки включення навантаження 3-999 с
• Кількість комутацій під навантаженням, щонайменше 10 000 циклів
• Кількість комутацій без навантаження, щонайменше 500 000 циклів
