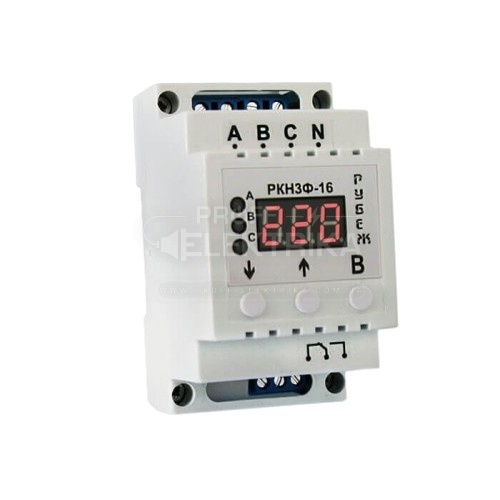

Реле контролю фаз Rubezh РКН3Ф-16 трифазне 16А на DIN-рейку

Реле контролю напруги РКН3Ф-16, згодом прилад, призначений для контролю напруги в трифазній мережі, а також контролю чергування та перекосу фаз.

Прилад має регульовані параметри по верхній і нижній межі напруги, перекос фаз, гістерезі, а також регульований час спрацьовування по верхньому і нижньому межі напруги, і регульовану затримку включення.

При неправильному чергуванні фаз на екрані приладу відображається значення ЧЕР. У цьому випадку для правильної роботи приладу потрібно поміняти місцями дві будь-які фази, що знаходяться поруч. Наприклад, А та В, або В і С.

Далі прилад виводитиме на екран напругу на кожній фазі з інтервалом у 2 сек. Кнопками можна вибрати одну фазу постійного контролю.

Технічні характеристики

• Займає три модулі
• Робоча напруга – 100...300 В
• Максимальна напруга – 400 В
• Максимальний струм навантаження на реле – 16 А/250 В
• Час відключення по верхній межі - 40 м... 2 сек
• Час відключення за нижньою межею – 1... 10 сек
• Нижня межа спрацьовування – 130...200 В
• Верхня межа спрацьовування - 210... 280 В
• Перекіс фаз - 10... 90 В
• Час затримки включення – 5... 600 с
• Гістерезис *1 - 1... 10 В
• Точність вимірювання напруги – 1 В
• Потужність – 2 Вт
• Робоча температура – ​​0…40 °С
