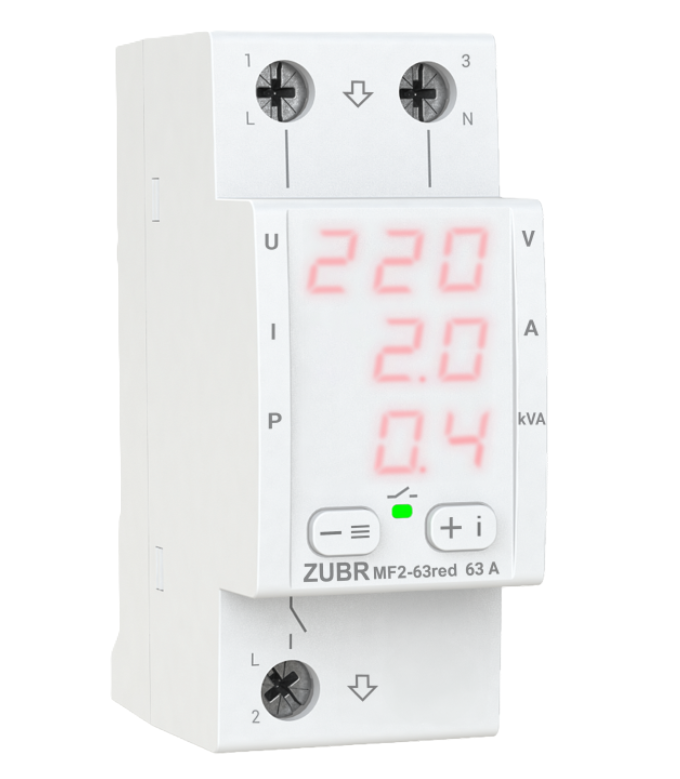

Багатофункціональне реле ZUBR MF2-63 red

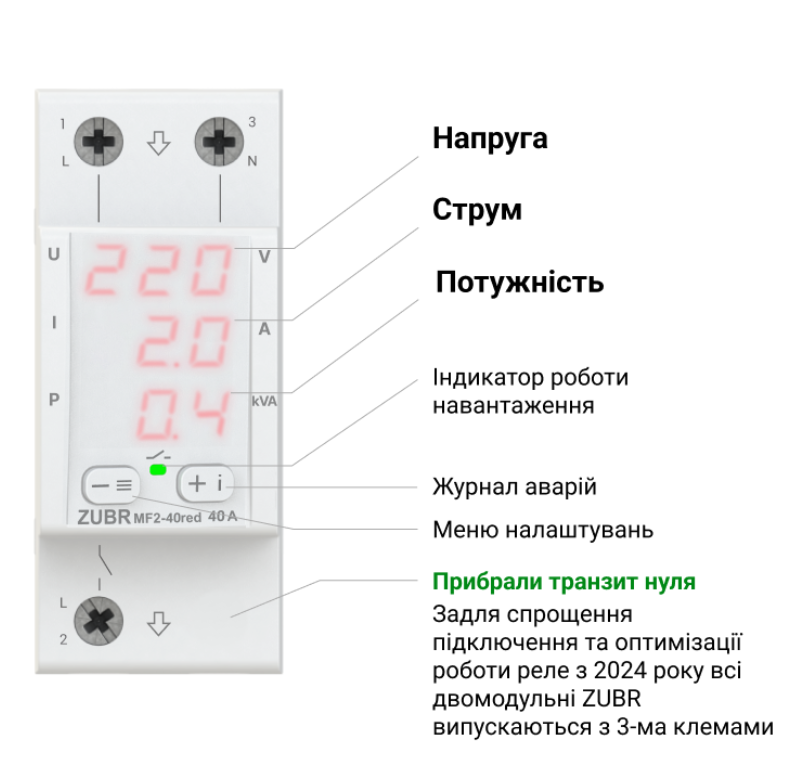

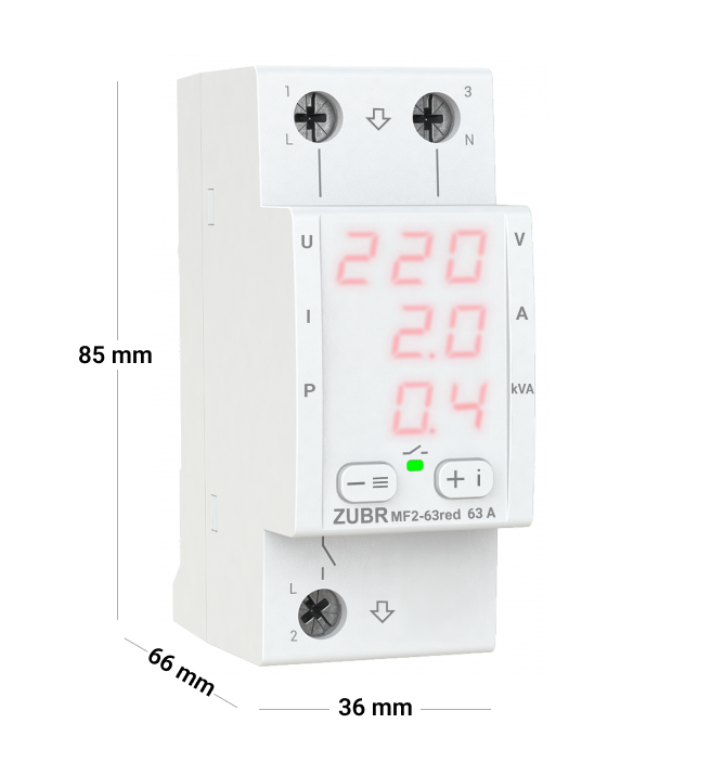

Багатофункціональне реле ZUBR MF2 red має компактний корпус шириною 2 модулі. Завдяки трьом цифровим екранам одночасно відображає значення напруги, струму та потужності, що дуже зручно при контролі всіх параметрів одночасно. У режимі очікування можна налаштувати яскравість екрана. У реле ZUBR MF2 red широкий функціонал, який поєднав у собі: функції ZUBR CV2, контроль струму та потужності ZUBR MF, а також можливість поглиблених налаштувань меж струму.

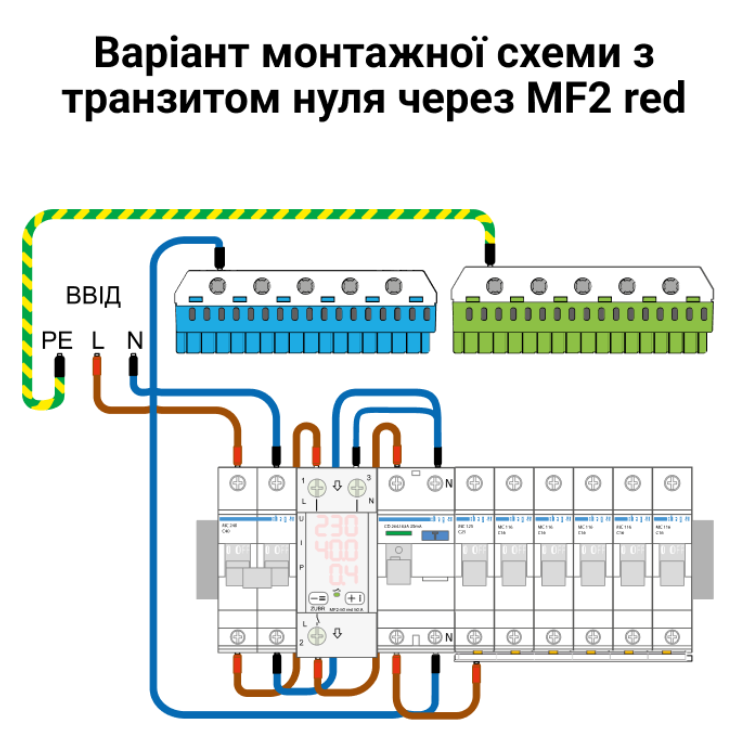

Оскільки сучасний щит уже включає нульову шину, наявність транзиту нуля в пристрої перестало бути актуальним. З 2024 року всі двомодульні реле напруги підключатимуться за допомогою трьох клем.

Висока точність вимірювання напруги та струму завдяки алгоритму TrueRMS
TrueRMS знижує вплив мережевих перешкод на точність вимірювання напруги, коли форма напруги відрізняється від синусоїди. Завдяки цьому алгоритму реле вимкне навантаження до того, як стрибок напруги негативно вплине на підключені прилади.

Поглиблені налаштування для продовження терміну служби вашої техніки:
Перш ніж застосовувати поглиблені налаштування, настійно рекомендуємо переконатися, що верхня або нижня межі напруги виставлені відповідно до якості саме вашої мережі та обладнання, що захищається, терпимо до них.

• 1. Гістерезис - абревіатура на екрані HУS

Гістерезис призначений для оптимізації кількості спрацьовувань, коли напруга в мережі близька до встановлених меж і нестабільна. Якщо можливості розширити межі діапазону напруги вже немає, додайте гістерезис в діапазоні від 0 до 5 В. Перш ніж подати навантаження на підключене обладнання, переконайтеся, що напруга відсунулася від меж на величину гістерези і лише після цього подайте навантаження на нього.

• 2. Захист від частих спрацьовувань поспіль – абревіатура на екрані rEP

Щоб виключити згубний вплив частих короткочасних спрацьовувань на техніку, що захищається, задійте функцію «Максимальна кількість спрацьовувань поспіль». Вона необхідна для захисту чутливого до частих спрацьовування обладнання, наприклад холодильника або кондиціонера.

При спрацьовуванні захисту встановлену кількість разів поспіль, наприклад 5, реле відключить техніку, що захищається, і заблокується, при цьому на екрані з'явиться повідомлення «rEP». Блокування дозволяє привернути увагу користувача до проблеми мережі або необхідності внести зміни в налаштування реле.

Розблокуйте реле натисканням будь-якої кнопки та перевірте причину спрацювання у Журналі аварій. У разі потреби змініть налаштування захисту, якщо це не суперечить можливостям підключеного навантаження.

Якщо користувач з будь-якої причини не звернув увагу на блокування пристрою, то після закінчення години реле самостійно розблокується, щоб забезпечити тимчасову роботу обладнання, що захищається. Зверніть увагу, що в такій ситуації важливо усунути причину спрацьовування реле.

• 3. Час відключення під час провалу напруги

Потрібна тим, чия мережа перевантажена потужним обладнанням або її якість недостатня і це призводить до частих просідання напруги і, як наслідок, частим спрацьовуванням реле. У такій ситуації безпосередньо вплинути на обставини неможливо, але можна зменшити кількість відключень реле, підібравши час, який вичікуватиме реле перед відключенням навантаження.

Для правильного налаштування часу відключення необхідно керуватися даними до обладнання, що захищається.

Налаштований таким чином час діятиме лише при зниженні напруги від 154 до 176 (коли професійна модель включена) або від 120 до 210 (коли професійна модель вимкнена).

Технічні характеристики

• Час відключення навантаження при зниженні напруги - Не більше 176-210 В - 10 с, 164-176 В - 0,5 с, нижче 164 В - 0,04 с
• Час відключення навантаження при перевищенні напруги - Понад 264 В - 0,04 с, 220-264 В - 0,5 с
• Основна межа струму – 0,1-63 А
• Обмеження активної потужності – 0,1-13,9 кВА
• Точність вимірювання сили струму – 45-63 А ± 0,6 А, 10-45 А ±0,1 А, 1-10 А ± 0,2 А,
• Номінальний струм навантаження – 63 А (макс. 80 А протягом 10 хв.)
• Час затримки увімкнення навантаження 3-900 с
• Час затримки вимикання навантаження: 0-240 с
• Кількість комутацій під навантаженням, щонайменше 50 000 циклів
• Кількість комутацій без навантаження, щонайменше 1 000 000 циклів
