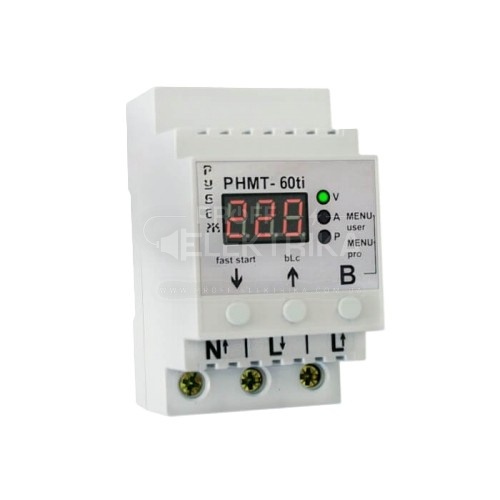

Багатофункціональне реле контролю напруги струму та потужності Rubezh РНМТ-60ti 60А 220В

РНМТ-60ti надалі прилад, призначений для контролю напруги, струму та потужності в мережі 220 В, та відключення навантаження при виході виміряних значень за встановлені межі.

Відмінною особливістю даного приладу є вимірювання та контроль вхідної напруги верхньої та нижньої напівхвилі, що дозволяє максимально точно відстежувати стрибки напруги, а також наявність високовольтного імпульсного блоку живлення, що витримує коливання напруги до 500 В.

Прилад запам'ятовує максимальну та мінімальну виміряну напругу, максимальний струм і потужність, має пам'ять аварійних спрацьовувань до 99 подій по верхній та нижній межі напруги, перевищенню струму, перевищенню потужності та внутрішньому перегріву. А також двох рівневе відключення по верхній межі вхідної напруги; двох рівневе відключення за нижньою межею вхідної напруги з регульованою затримкою; відключення щодо перевищення струму та потужності з регульованою затримкою; затримка включення навантаження; коригування показань вольтметра; гістерезис на включення по верхній та нижній межі напруги, автоматичне зменшення яскравості дисплея, скидання налаштувань до заводських установок, блокування кнопок управління, функцію швидкого старту, захист від внутрішнього перегріву.

Додатково прилад захищає обладнання від високовольтних імпульсних перенапруг по мережі живлення. Під імпульсним перенапругою розуміється короткочасна, дуже висока напруга між фазою та нулем або фазою та землею з тривалістю, як правило, до 1 мс.

Для збільшення терміну служби реле приладу комутація навантаження здійснюється максимально близько моменту переходу синусоїди через нуль.

Технічні характеристики:

• Робоча напруга - (100 ... 500 В)
• Температура довкілля – (-35...55 °C)
• Максимальний струм навантаження – (60 А/220 В)
• Похибка вольтметра – 1 В
• Потужність – 1,5 Вт
• Час відключення по верхній межі – U 1 – (0,5 сек), U 2 – (0,04 сек)
• Час відключення за нижньою межею – U_1 – (1...10 сек), U_2 – (0,8 сек)
• Верхня межа спрацьовування - U 1 - (230... 279 В), U 2 - (231... 280 В)
• Нижня межа спрацьовування - U_1 - (141...200 В), U_2 - (140...199 В)
• Гістерезис по верхній і нижній межі напруги – GS – (2... 10 В)
• Вимкнення перевищення струму – А – (10,0...40,0 А)
• Вимкнення з перевищення потужності – Р – (2,20…8,8 кВт)
• Діапазон виміру сили струму – (0,4...40,0 А)
• Точність виміру сили струму – (1... 40 А ±0,1 А), (? 1 А ± 0,2 А)
• Час затримки відключення за перевищенням струму та потужності – APt – (5...255 сек)
• Затримка увімкнення навантаження – tPL – (5…600 сек)
• Автоматичне зменшення яскравості дисплея – Lt – (OFF ˂ 1... 9 хв)
• Скидання всіх налаштувань на заводські установки – є
• Функція швидкого старту є
• Максимальний розрядний струм варистора – (4,5 кА 8/20 мкс)
• Температура перегріву – (вимк. 80 °C / вкл. 60 °C)
• Пам'ять відключень про перевищення напруги, струму, потужності та перегріву – до 99 подій
• Пам'ять максимальних виміряних значень напруги, струму, потужності – є
• Коригування показань вольтметра – Ucr – (± 20 В)
• Блокування кнопок керування – є
• Комутація навантаження максимально близька під час переходу синусоїди через нуль – є
