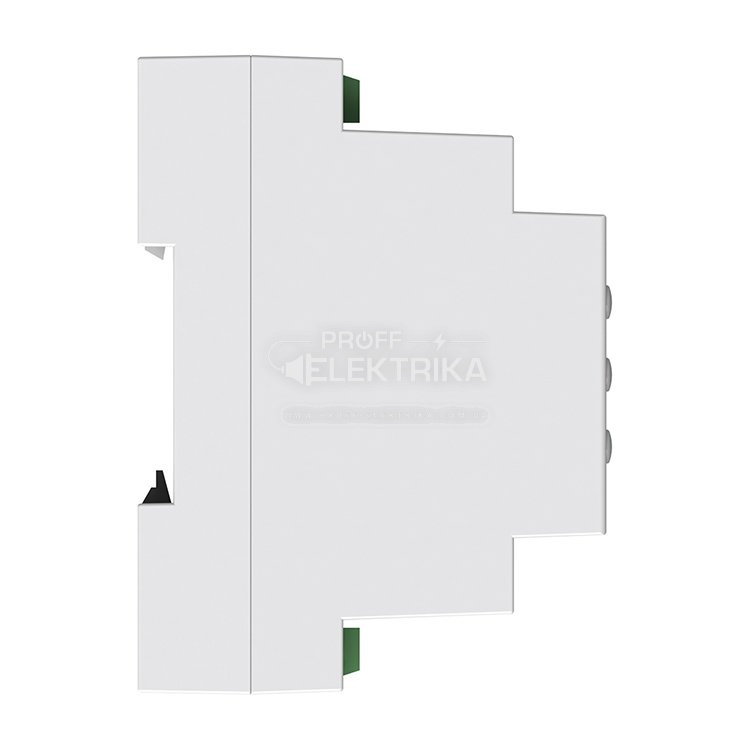

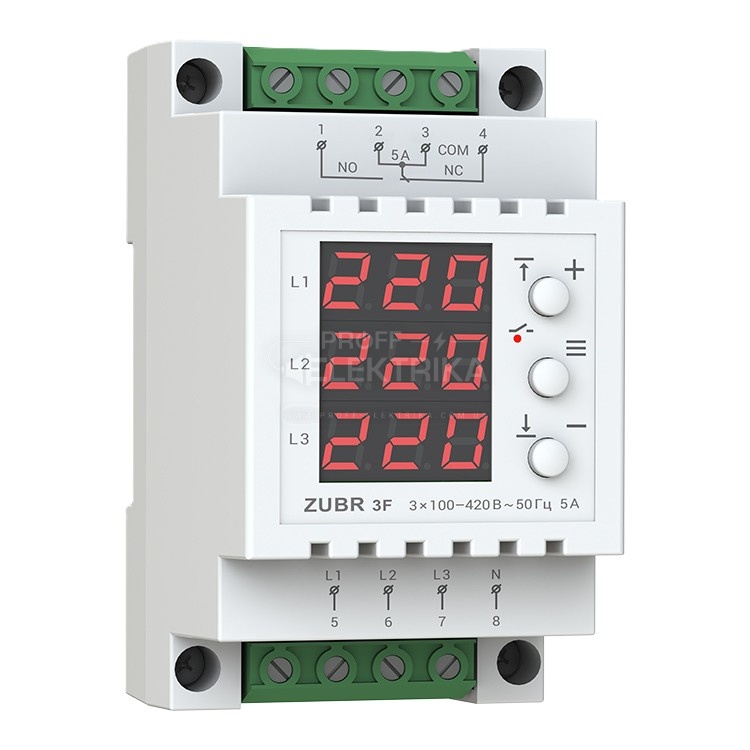

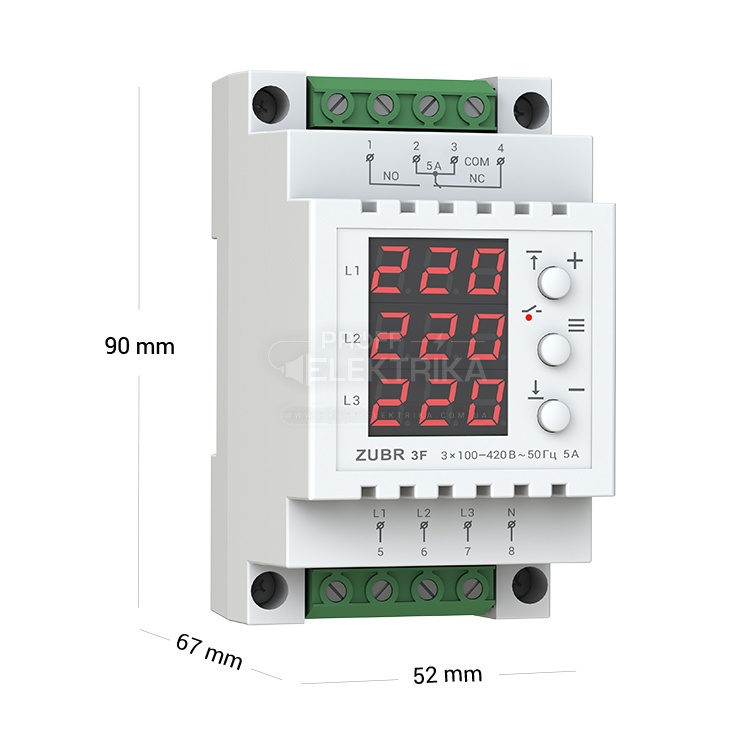

Реле напряжения ZUBR 3F

Трехфазное реле напряжения
Реле напряжения ZUBR 3F предназначено для защиты бытового и промышленного оборудования (в том числе трехфазных электродвигателей) от превышения допустимых пределов напряжения. Реле действует по принципу отсекателя: при наступлении аварийной ситуации оно отключает нагрузку.

Устройство контролирует последовательность фаз, и отключает нагрузку при возникновении их асимметрии. Время отключения нагрузки при этом можно регулировать.

Для нормальной работы реле достаточно од­ной фазы и нуля, благодаря этому реле напряжения может ис­поль­зоваться как полноценная однофазная защи­та. Без нуля реле напряжения работать не будет.

Для управления трехфазным оборудованием необходимо применять контактор.

Эффективный контроль и отображение
В меню вы можете отключить контроль порядка чередования, а также перекос фаз, по отдельности. Также возможно выключить контроль отсутствия фаз (доступно только при отключенном перекосе). В прежних версиях реле отсутствие фазы не считалось ошибкой для использования в однофазном режиме. Теперь им можно управлять.

Запись аварийных ситуаций в энергонезависимой памяти осуществляется по их приоритету. Например, если в сети одновременно случится скачок напряжения и перекос фаз, то в память запишется более важное событие – перекос фаз.

Задержка включения
Подача нагрузки осуществляется по окончанию задержки включения. Вы можете настраивать ее длительность от 3 до 600 с, в зависимости от типа подключенных устройств. По умолчанию установлена модель задержки, которая учитывает продолжительность аварийной ситуации, позволяя быстрее возобновить работу оборудования. Но вы можете активировать модель задержки, которая начинает отсчет лишь после окончания аварийной ситуации.

Профессиональная модель выключения
Активируйте профессиональную модель выключения нагрузки, которая поможет избежать частого отключения оборудования. Выключение нагрузки не будет происходить при безопасных за значением и длительностью отклонениях напряжения от нормы.

Удобство в пользовании
Реле начинает отображать на цифровом экране текущее напряжение каждой из фаз сразу после включения. Если напряжение находится в установленных пределах, устройство включит подачу нагрузки, о чем будет сигнализировать красный индикатор. Управление реле осуществляется всего тремя кнопками.

Технические характеристики

• Время отключения нагрузки при снижении напряжения – Не более 1 с (>120 В), не более 0,04 с (
• Время отключения нагрузки при превышении напряжения – Не более 0,04 с
• Время задержки включения нагрузки 3-600 с
• Количество коммутаций под нагрузкой, не менее 50 000 циклов
• Количество коммутаций без нагрузки, не менее 20 000 000 циклов
• Потребление тока – Не более 78 мА
• Сечение провода – Не более 16 мм²
• Время отключения при перекосе фаз – 0-30 с
