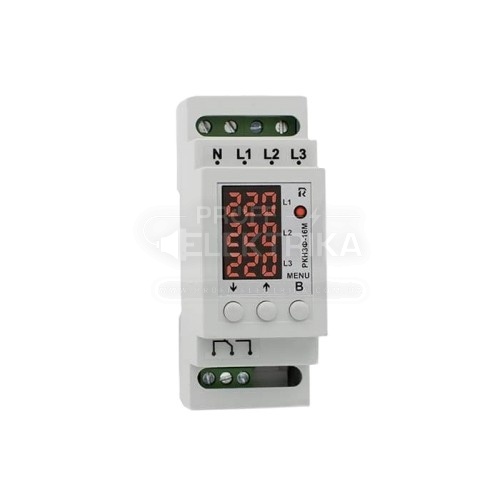

Реле контроля фаз Rubezh РКН3Ф-16М трехфазное 16А на DIN-рейке

Реле контроля напряжения РКН3Ф-16М, в последствии прибор, предназначенный для контроля напряжения в трехфазной сети, а также контроля чередования и перекоса фаз.

Прибор имеет регулируемые параметры по верхнему и нижнему пределу напряжения, перекосу фаз, гистерезе, а также регулируемое время срабатывания по верхнему и нижнему пределу напряжения, и регулируемую задержку включения.

При неправильном чередовании фаз на экране прибора индицируется значение ЧЕР. В этом случае для правильной работы прибора нужно поменять местами две любые находящиеся рядом фазы. К примеру, А и В, или В и С.

Далее прибор будет выводить на экран напряжение на каждой фазе с интервалом в 2 сек. Кнопками можно выбрать одну фазу для постоянного контроля.

Технические характеристики

• Занимает три модуля
• Рабочее напряжение – 100...300 В
• Максимальное напряжение – 400 В
• Максимальный ток нагрузки на реле – 16 А/250 В
• Время отключения по верхнему пределу - 40 м... 2 сек
• Время отключения за нижним пределом – 1... 10 сек
• Нижний предел срабатывания – 130...200 В
• Верхний предел срабатывания - 210... 280 В
• Перекос фаз - 10... 90 В
• Время задержки включения – 5... 600 с
• Гистерезис *1 - 1... 10 В
• Точность измерения напряжения – 1 В
• Мощность – 2 Вт
• Рабочая температура – ​​0…40 °С
