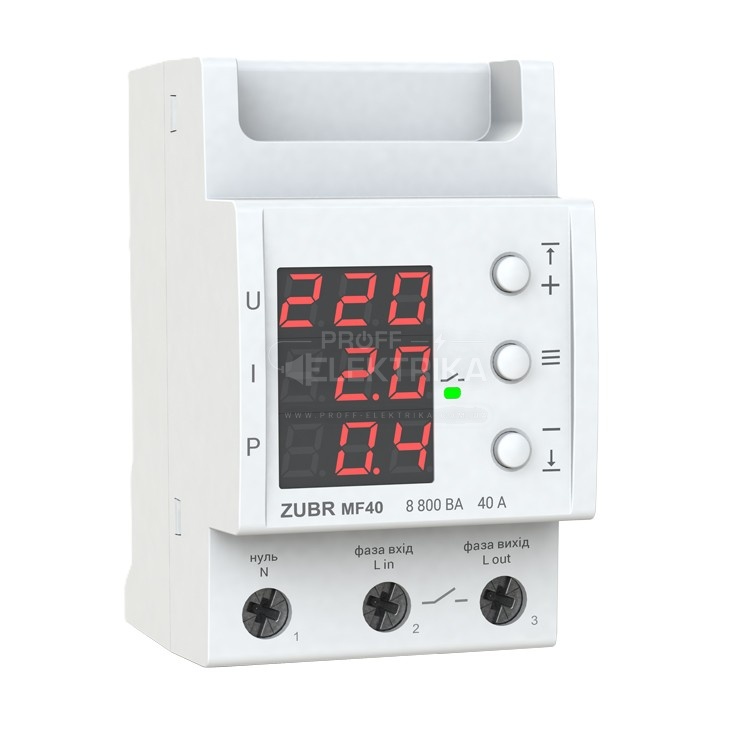

Многофункциональное реле ZUBR MF 40

Многофункциональное реле
Многофункциональное реле ZUBR MF предназначено для защиты однофазной электросети от недопустимых отклонений напряжения, а также превышения потребления тока и активной мощности. С его помощью вы можете ограничивать потребляемую активную мощность подключенного оборудования. Реле действует по принципу отсекателя: при превышении установленных значений — отключает нагрузку.

Задержка включения нагрузки
Реле возобновит подачу нагрузки через установленное время после окончания аварийной ситуации и стабилизации напряжения в сети. Вы можете настроить время задержки подачи нагрузки от 3 до 600 с. Для чувствительного к частым включениям/выключениям питания оборудования (холодильники, кондиционеры и др.) мы рекомендуем устанавливать значение задержки на 120-180 с.

Вы можете настроить задержку выключения нагрузки при безопасном превышении потребления тока и активной мощности. Диапазон времени задержки составляет от 0 до 240 с.

Подача напряжения произойдет по окончании времени задержки (сработает зеленый индикатор).

Простое управление
Управление многофункциональным реле осуществляется всего лишь тремя кнопками. Для установки верхнего и нижнего предела допустимого напряжения используется соответственно верхняя и нижняя кнопки.

Средняя кнопка открывает меню, где вы можете настраивать максимальный ток и потребляемую мощность. В меню устанавливается время задержки включения напряжения, а также время отключения подачи нагрузки при превышении допустимых значений тока и мощности.

Реле сохраняет критические значения напряжения, тока и активной мощности в энергонезависимой памяти.

Технические характеристики

• Время отключения нагрузки при снижении напряжения – Не более 176-210 В - 10 с, 164-176 В - 0,5 с, ниже 164 В - 0,04 с
• Время отключения нагрузки при превышении напряжения – Свыше 264 В - 0,04 с, 220-264 В - 0,5 с
• Основной предел тока: 0,1-40 А
• Ограничение активной мощности: 0,1-8,8 кВт
• Точность измерения силы тока: ±0,1 А ±2 %
• Номинальный ток нагрузки: 40 А (макс. 50 А в течение 10 мин.)
• Время задержки включения нагрузки: 3-600 с
• Время задержки выключения нагрузки: 0-240 с
• Количество коммутаций под нагрузкой, не менее: 100 000 циклов
• Количество коммутаций без нагрузки, не менее: 500 000 циклов
