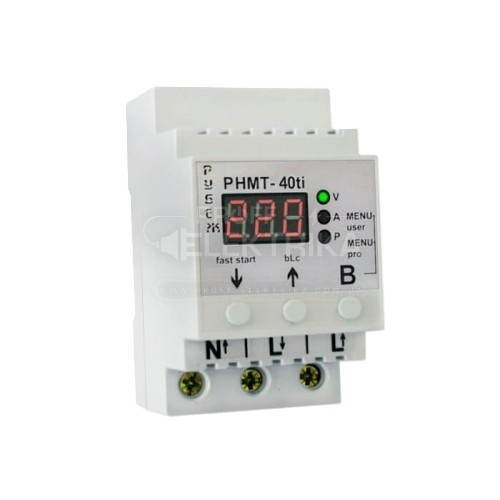

Многофункциональное реле контроля напряжения тока и мощности Rubezh РНМТ-40ti 40А 220В

РНМТ-40ti в дальнейшем прибор, предназначенный для контроля напряжения, тока и мощности в сети 220В, и отключения нагрузки при выходе измеренных значений за установленные пределы.

Отличительной особенностью данного прибора является измерение и контроль входного напряжения верхнего и нижнего полуволны, что позволяет максимально точно отслеживать скачки напряжения, а также наличие высоковольтного импульсного блока питания, выдерживающего колебания напряжения до 500 В.

Прибор запоминает максимальное и минимальное измеренное напряжение, максимальный ток и мощность, имеет память аварийных срабатываний до 99 событий по верхнему и нижнему пределу напряжения, превышению тока, превышению мощности и внутреннему перегреву.

А также двух уровневое отключение по верхнему пределу входного напряжения; двух уровневое отключение по нижнему пределу входного напряжения с регулируемой задержкой; отключение по превышению тока и мощности с регулируемой задержкой; задержка включения погрузки; корректировка показаний вольтметра; гистерезис на включение по верхнему и нижнему пределу напряжения, автоматическое уменьшение яркости дисплея, сброс настроек к заводским установкам, блокировку кнопок управления, функцию быстрого старта, защиту от внутреннего перегрева.

Дополнительно прибор защищает оборудование от высоковольтных импульсных перенапряжений по питающей сети. Под импульсным перенапряжением понимается кратковременное, очень высокое напряжение между фазой и нулем или фазой и землей с длительностью, как правило, до 1мс.

Для увеличения срока службы реле прибора коммутация погрузки осуществляется максимально близко к моменту перехода синусоиды через ноль.

Технические характеристики:

• Рабочее напряжение – (100...500 В)
• Температура окружающей среды – (-35...55 °C)
• Максимальный ток нагрузки – (30 А/220 В)
• Погрешность вольтметра – 1 В
• Мощность – 1,5 Вт
• Время отключения по верхнему пределу – U 1 – (0,5 сек), U 2 – (0,04 сек)
• Время отключения за нижним пределом – U_1 – (1... 10 сек), U_2 – (0,8 сек)
• Верхний предел срабатывания - U 1 - (230... 279 В), U 2 - (231... 280 В)
• Нижний предел срабатывания - U_1 - (141... 200 В), U_2 - (140... 199 В)
• Гистерезис по верхнему и нижнему пределам напряжения – GS – (2... 10 В)
• Отключение по превышению тока – А – (10,0...30,0 А)
• Отключение с превышения мощности – Р – (2,20…6,6 кВт)
• Диапазон измерения силы тока – (0,4...30,0 А)
• Точность измерения силы тока - (1...30 А ± 0,1 А), (? 1 А ± 0,2 А)
• Время задержки отключения по превышению тока и мощности – APt – (5...255 сек)
• Задержка включения нагрузки – tPL – (5…600 сек)
• Автоматическое уменьшение яркости дисплея – Lt – (OFF ˂ 1... 9 мин)
• Сброс всех настроек на заводские установки – есть
• Функция быстрого старта есть
• Максимальный разрядный ток варистора – (4,5 кА 8/20 мкс)
• Температура перегрева – (выкл. 80 °C / вкл. 60 °C)
• Память отключений о превышении напряжения, тока, мощности и перегрева – до 99 событий
• Память максимальных измеренных значений напряжения, тока, мощности – есть
• Корректировка показаний вольтметра – Ucr – (± 20 В)
• Блокировка кнопок управления – есть
• Коммутация нагрузки максимально близка при переходе синусоиды через нуль – есть
