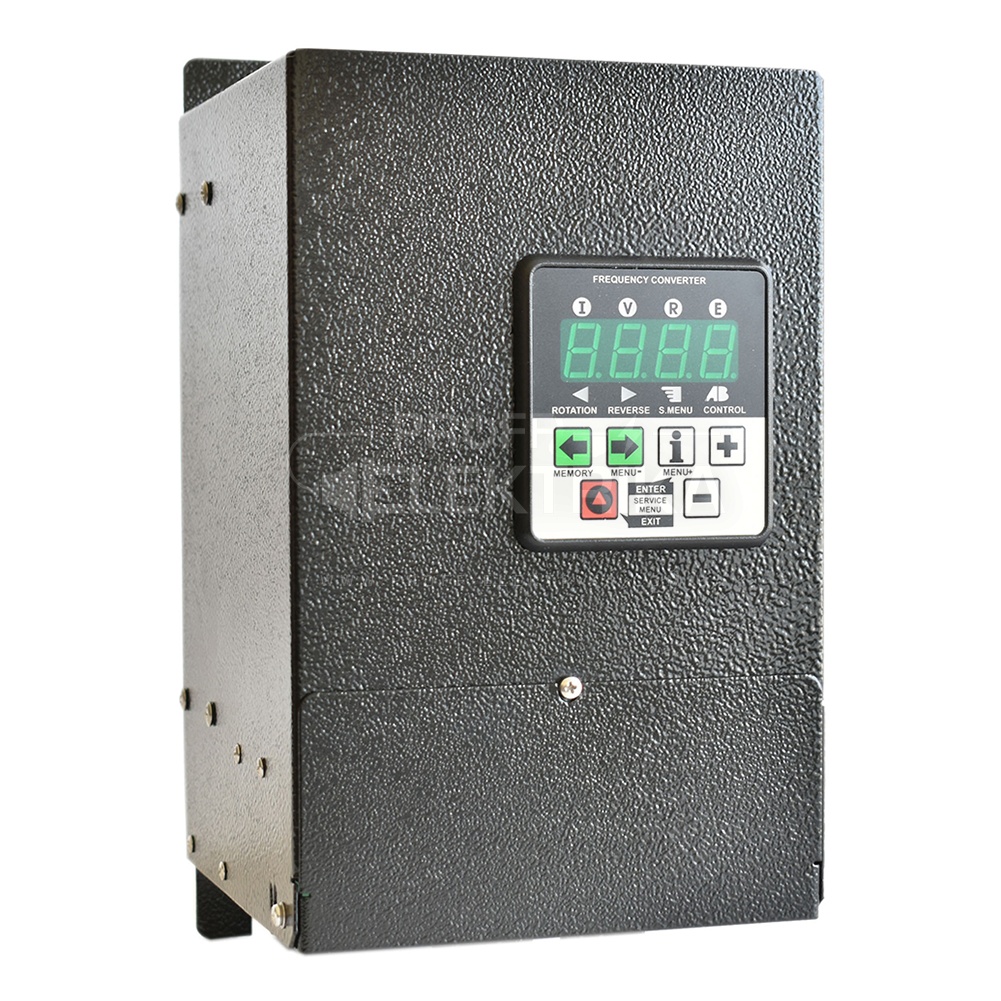

Частотний перетворювач CFM310-4 кВт врс.4-01

Живлення ПЧ

Напруга живлення:
Uвх 3ф х 380 В (+10%, -15%)

Частота напруги живлення:
45 - 66 Гц

Вихідні параметри ПЧ

Вихідна напруга: 3ф х 0 - Uвх
Вихідна частота: 0; 1 - 800 Гц
Похибка формування частоти: 0.05 Гц
Вид ШІМ модуляції: Вектор напруги
Підключення двигуна: Стандартний трифазний асинхронний двигун 220/380В зі з'єднанням обмоток зіркою "Y"
або
асинхронний двигун 380/660В зі з'єднанням обмоток трикутником "∆"

Керування двигуном

Режим керування:
- Скалярне U/ƒ з лінійною (пропорційною) характеристикою.
- Скалярне U/ƒ з квадратичною характеристикою.
- Скалярне U/ƒ з форсованою характеристикою.
Частота керування силовим модулем: 3 - 6 - 9 - 12 кГц
Завдання швидкості обертання:
- Аналогові входи
- Цифрові входи
- Панель керування
- ПІД регулятор
- Інтерфейс зв'язку RS485
Роздільна здатність: 0,1% для аналогового входу і 0,1 Гц для панелі керування і цифрових входів
Режими гальмування:
- Гальмування постійним струмом
Охолодження: Природне повітряне охолодження

Входи / виходи керування ПЧ

2 аналогових входи AN.IN1 і AN.IN2:
- у режимі напруги: 0...10 В, Rвх ≥ 50 кОм
- у режимі струму: 0(4)...20 мА, Rвх = 220 Ом

6 гальванічно розв'язаних від мережі цифрових входів із полярністю, що перемикається:
NPN
- активний рівень: 0 В
- неактивний стан: 20...24 В
PNP
- активний рівень: 20...24 В
- неактивний стан: 0 В
Опір Rвх ≥ 4 кОм.

1 аналоговий вихід: 0...10В

1 цифровий вихід з відкритим колектором: до 1А /0...40В Повністю програмоване джерело сигналу.

1 реле з перекидними контактами:
комут. навантаження: 250 В / 10А (АС) Повністю програмоване джерело сигналу.

Комунікаційні можливості

- Підтримується робота комунікаційного модуля RS485 з гальванічно ізольованим каналом.
- Протокол обміну Modbus RTU
- Підтримувані швидкості обміну: 4800, 9600, 19200, 38400, 56000 або 115200 біт/с
- Можливість одиничної та групової зміни параметрів ПЧ пристроєм верхнього рівня.
- Реалізовано підтримку програмним забезпеченням для ПК з можливістю гнучкого керування конфігураціями.

Додатковий функціонал

Лічильник метражу
- Дає змогу використовувати ПЧ у системах із конвеєрними та протягувальними механізмами, в яких необхідно контролювати відміряну довжину або кількість продукту в штуках.

Вбудований ПІД-регулятор
- Дасть можливість запустити замкнутий контур стабілізації будь-якого технологічного параметра, значення якого можна виміряти.

Керування конфігураціями
- Користувач може зберігати і завантажувати попередньо налаштовані персональні конфігурації в енергонезалежну пам'ять ПЧ. Є можливість швидкого скидання ПЧ на заводські налаштування.

Реалізовані захисти в ПЧ

- від струмових перевантажень перетворювача
- від перенапруги на шині постійного струму
- від зниження напруги на шині під час роботи
- від запуску двигуна на двох фазах
- від перевантаження двигуна
- від недовантаження двигуна (відключається)
- від втрати зв'язку по RS485
- від перегріву перетворювача та/або електродвигуна
- від міжфазного КЗ
- від КЗ на землю будь-якої з фаз
- від системних збоїв та інших функціональних помилок
